本文介绍了Fast(迅捷)FD880R路由猫端口映射的设置方法,Fast FD880R是一款带路由功能的ADSL modem(猫),通过在FD880R上配置端口映射,可以让外网(互联网)上的用户访问内网中的服务器,例如FTP、WEB服务器等。

应用场景

FD880R路由猫使用ADSL拨号上网的方式成功连接到互联网;内网中有一台WEB服务器需要让互联网上的用户访问,WEB服务器的IP地址是192.168.1.100,本例中的网络拓扑如下图所示:

falogin.cn登录网站,tp设置 192.168.1.1,falogin.cn进行登录,falogincn主页,迅捷无线限速路由器,falogin.cn直接登陆,水星路由器账号密码

设置方法

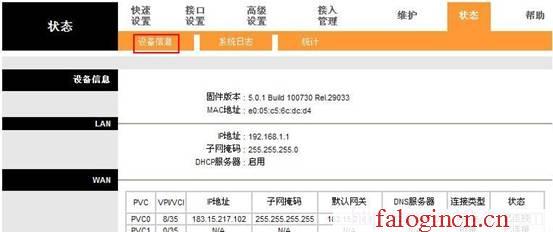

1、在浏览器中输入FD880R的管理地址(默认为192.168.1.1),登录管理界面-状态---设备信息中查看当前使用路由模式拨号的PVC虚电路(本例中为PVC0)。

falogin.cn登录网站,tp设置 192.168.1.1,falogin.cn进行登录,falogincn主页,迅捷无线限速路由器,falogin.cn直接登陆,水星路由器账号密码

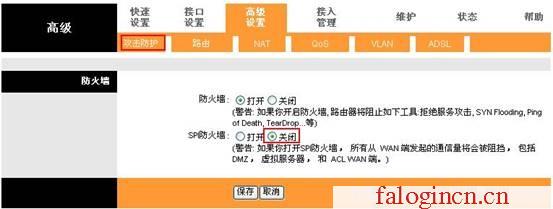

2、点击“高级设置”——>“攻击防护”——>“SPI防火墙”选择关闭——>“保存”。

falogin.cn登录网站,tp设置 192.168.1.1,falogin.cn进行登录,falogincn主页,迅捷无线限速路由器,falogin.cn直接登陆,水星路由器账号密码

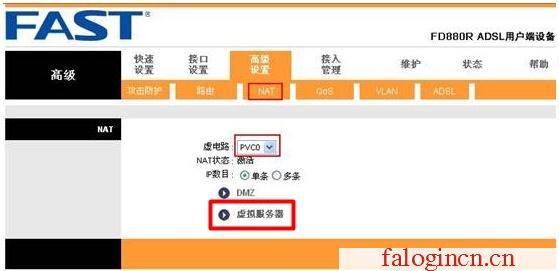

3、点击“高级设置”——>“NAT”——>“虚电路”选择拨号上网的PVC(本例为PVC0)——>然后点击“虚拟服务器”

falogin.cn登录网站,tp设置 192.168.1.1,falogin.cn进行登录,falogincn主页,迅捷无线限速路由器,falogin.cn直接登陆,水星路由器账号密码

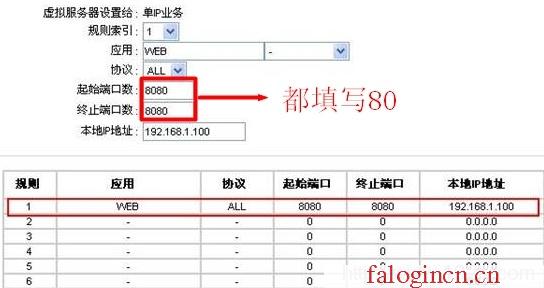

“规则索引”选择1——>“应用”填写WEB——>“协议”选择ALL——>“起始端口”和“终止端口”填写80——>“本地IP地址”填写内网中WEB服务器的IP地址192.168.1.100

falogin.cn登录网站,tp设置 192.168.1.1,falogin.cn进行登录,falogincn主页,迅捷无线限速路由器,falogin.cn直接登陆,水星路由器账号密码

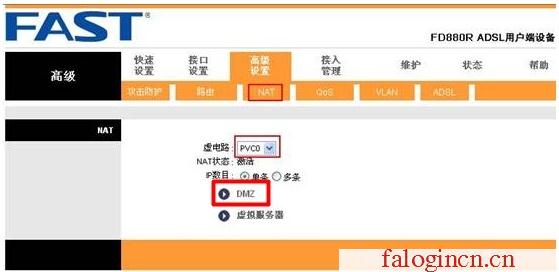

4、点击“高级设置”——>“NAT”——>“DMZ”

falogin.cn登录网站,tp设置 192.168.1.1,falogin.cn进行登录,falogincn主页,迅捷无线限速路由器,falogin.cn直接登陆,水星路由器账号密码

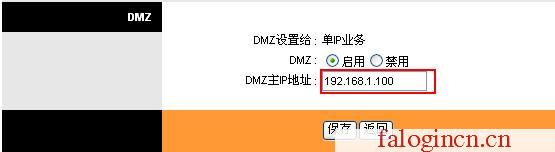

“DMZ”后棉选择启用——>“DMZ主IP地址”填写WEB服务器的IP地址192.168.1.100——>“保存”。

falogin.cn登录网站,tp设置 192.168.1.1,falogin.cn进行登录,falogincn主页,迅捷无线限速路由器,falogin.cn直接登陆,水星路由器账号密码

至此迅捷Fast FD880R路由猫的端口映射设置完成,外网(互联网)上的计算机可以访问到位于内网中192.168.1.100这台WEB服务器上面的网站了。
