企业路由器应用——访问控制

企业路由器应用——访问控制

(本文适用于FR60 V2.0,FR60B V2.0)

访问控制通过数据包的源IP地址、源端口、目的IP地址、目的端口以及生效时间来控制局域网内的主机对外网的访问权限。

1、访问控制默认策略为“允许”,即“不符合规则的允许通过”。

2、单个IP使用掩码“/32”标识,所有IP使用“0.0.0.0/32”标识。

3、源地址可以采用“IP+掩码”或者”用户组”的方式表示,目的地址可以采用”IP+掩码”的方式来表示,设置时需要将IP地址段转换为“IP地址+子网掩码”方式或者是用户组的方式。

4、控制策略具有方向性,设置允许访问的策略时需考虑发出以及返回的数据是否均可以通过。即需要考虑其生效接口域的选择。

本文以FR60B V2.0为例来介绍访问控制的配置步骤。

:局域网主机A“192.168.1.10”不受限制,主机B“192.168.1.11”仅允许收发电子邮件,用户组C“192.168.1.20-30”仅允许浏览网页,其余主机所有服务全部禁止。

【分析】:主机A开放其所有端口,主机B仅开放“53”、“25”与“110”端口,用户组C仅开放其“53”与“80”端口,其余主机均禁止。

【设置】:

1、 用户组设置

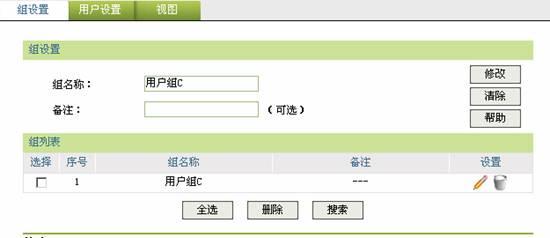

a. 进入”用户管理”界面,点击”组设置”标签,添加组名”用户组C”。

falogin.cn怎么登录页面,falogin。cn,迅捷300m路由器,迅捷路由器突然断网,falogin.cn fast,falogin .cn,falogin.cn手机登录页面

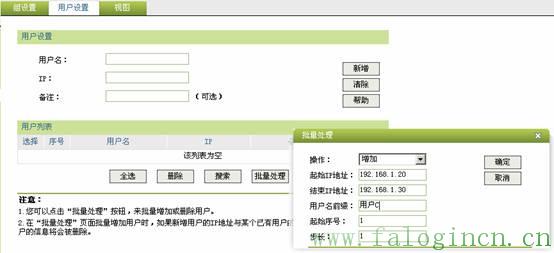

b. 点击”用户设置”标签,点击批量处理,添加IP地址,IP地址范围192.168.1.20-192.168.1.30。用户名为”用户C1-用户C11”

falogin.cn怎么登录页面,falogin。cn,迅捷300m路由器,迅捷路由器突然断网,falogin.cn fast,falogin .cn,falogin.cn手机登录页面

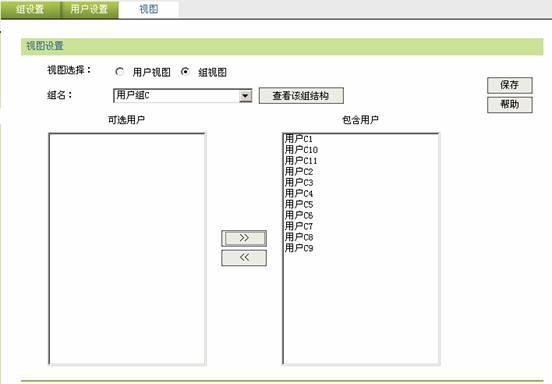

c. 点击”视图”标签,将用户C1-C11全部加入到用户组C中,点击保存。

falogin.cn怎么登录页面,falogin。cn,迅捷300m路由器,迅捷路由器突然断网,falogin.cn fast,falogin .cn,falogin.cn手机登录页面

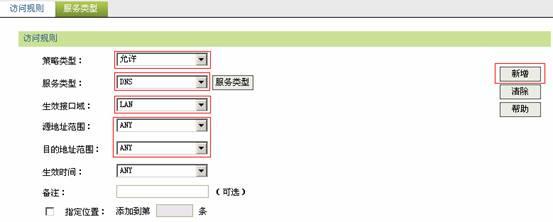

2、 开放所有IP的“53”端口。

falogin.cn怎么登录页面,falogin。cn,迅捷300m路由器,迅捷路由器突然断网,falogin.cn fast,falogin .cn,falogin.cn手机登录页面

生效接口域:访问控制为双向检测,即具有方向性,设置内网到外网的策略,则生效接口域应选择“LAN”,外网到内网的策略,生效接口域应选择“WAN”。

注意:必须选择正确的生效接口域,否则所设置规则将不生效。

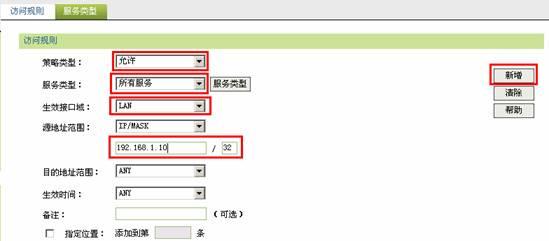

3、开放主机“192.168.1.10”的所有服务。

falogin.cn怎么登录页面,falogin。cn,迅捷300m路由器,迅捷路由器突然断网,falogin.cn fast,falogin .cn,falogin.cn手机登录页面

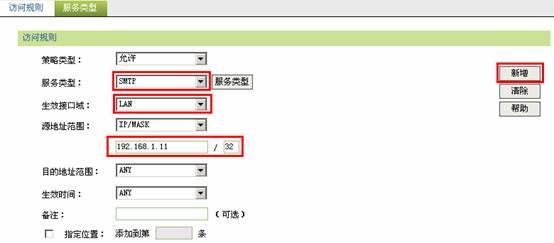

4、开放主机“192.168.1.11”收发电子邮件权限

falogin.cn怎么登录页面,falogin。cn,迅捷300m路由器,迅捷路由器突然断网,falogin.cn fast,falogin .cn,falogin.cn手机登录页面

falogin.cn怎么登录页面,falogin。cn,迅捷300m路由器,迅捷路由器突然断网,falogin.cn fast,falogin .cn,falogin.cn手机登录页面

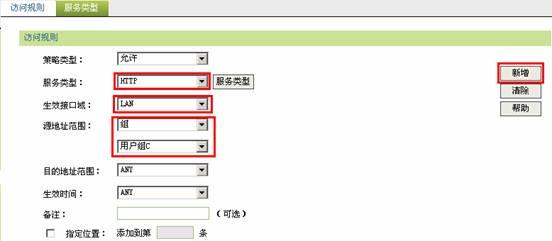

5、开放主机用户组C“192.168.1.20-192.168.1.30”浏览网页权限

falogin.cn怎么登录页面,falogin。cn,迅捷300m路由器,迅捷路由器突然断网,falogin.cn fast,falogin .cn,falogin.cn手机登录页面

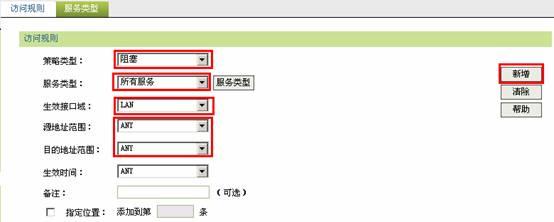

6、访问控制缺省策略为“允许”,所以需要再添加一条规则禁止其他服务

falogin.cn怎么登录页面,falogin。cn,迅捷300m路由器,迅捷路由器突然断网,falogin.cn fast,falogin .cn,falogin.cn手机登录页面

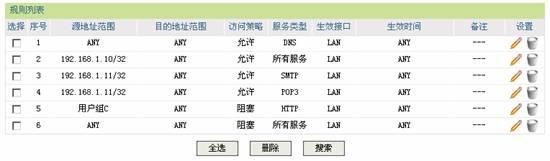

规则完成如下图:
