多WAN口路由器应用举例-附加IP调度规则

某些应用环境比如企业或学校,既有自己的内部网络,同时又要访问Internet,选择多WAN口路由器同时接内部网络与Internet。如果不做相应设置,访问内部网络的数据可能会发往Internet,同样,访问Internet数据可能会发往内部网络,从而导致络无法正常访问。如何设置可以既可以正常内部网络,又可以正常访问Internet,本文将用一个实例来展示FR90B的解决方案和配置过程。

【需求介绍】

某公司内部网络为“10.0.0.0/24”,同时接Internet外线,现需要使用FR90B来实现网络中所有访问内部网络数据发往内部网络,访问外网的数据走Internet线路。

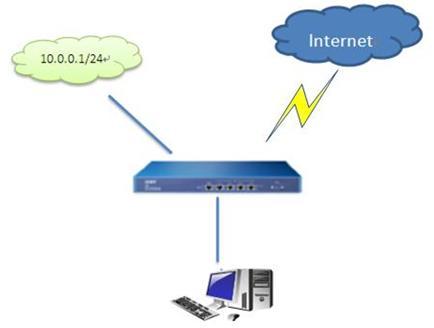

如图示:WAN1口接内部网络,WAN2口接Internet。

设置步骤:

1、设置WAN口网络参数以及上下行带宽:

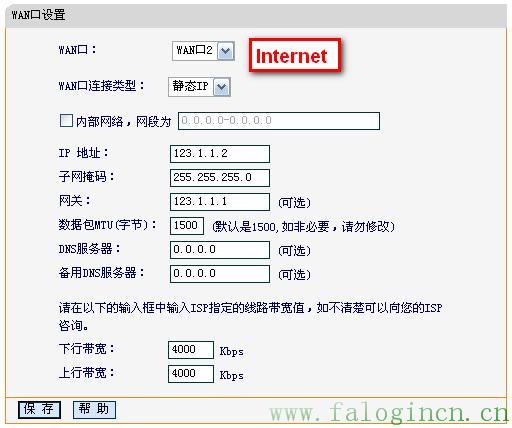

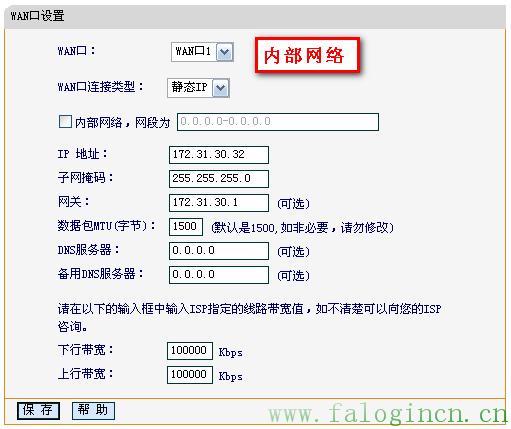

网络参数>>WAN口设置:WAN口处分别选择”WAN口1”和”WAN口2”,设置相应的WAN口网络参数以及该线路的上下行带宽值。

注意:请如实填写线路的上行与下行带宽值!

2、设置负载均衡控制-附加IP地址调度规则:

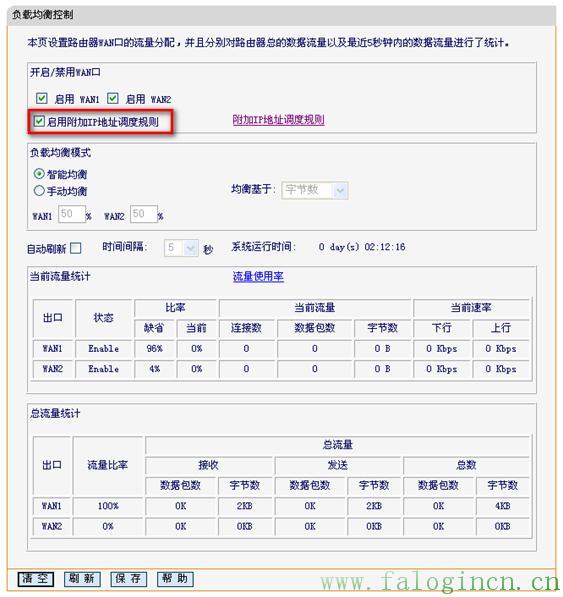

(1) 网络参数>>负载均衡控制页面,启用WAN1,启用WAN2,并且”启用附加IP地址调度规则”:

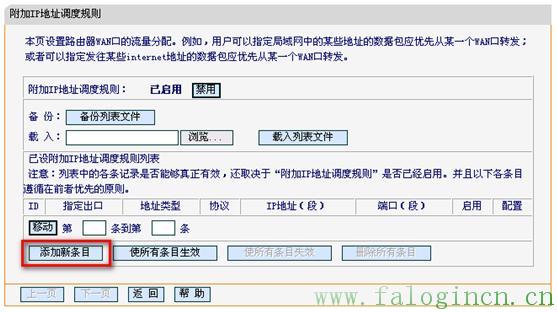

(2) 点击附加IP地址调度规则,弹出以下对话框:

(3) 点击添加新条目,添加如下两条规则:

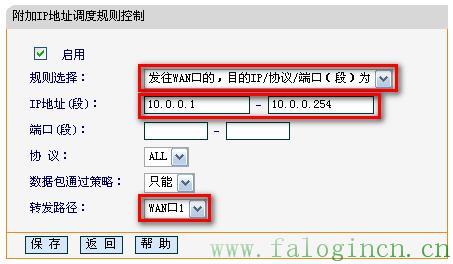

①、指定访问前端内部网“10.0.0.1—10.0.0.254”数据由WAN1转发:

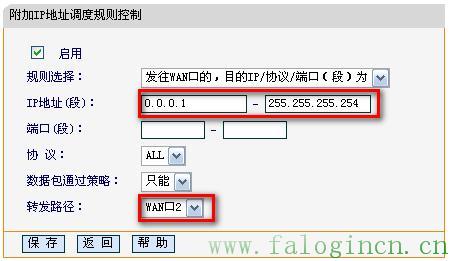

②、指定访问所有网段的所有数据由WAN2口转发:
