深圳快科学与技术公司拥有完整自主研发、制造的高新技术企业,营销体系。打造一个知名品牌的通信网络和迅捷所以,你知道的路由器QoS的配置方法?这里有一些迅捷路由器QoS相关www.falogincn.cn汇编的数据,供您参考。

迅捷路由器的QoS设置方法:

首先介绍了路由器的IP QoS功能的企业和SoHo区路由器IP带宽控制的区别。

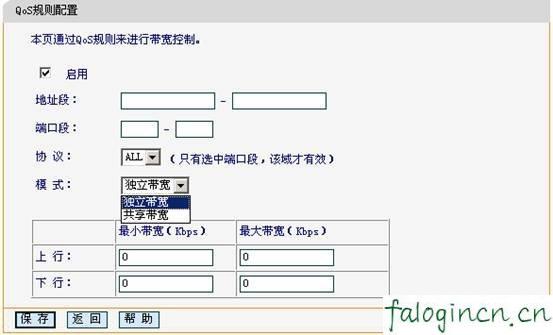

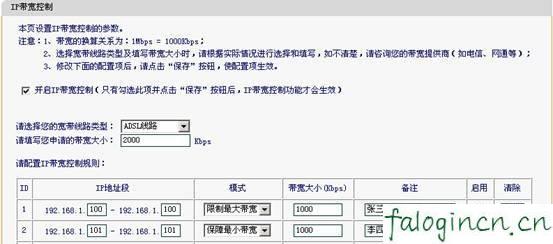

下图是两家SoHo区fr524ip带宽控制路由器的设置界面,下图是fr80 QoS规则设置界面:

falogin.cn设置登陆密码修改,192.168.1.1设置图,迅捷无线路由器保修,tenda路由器怎么设置,迅捷路由器fw54r升级,falogin.cn原始密码

falogin.cn设置登陆密码修改,192.168.1.1设置图,迅捷无线路由器保修,tenda路由器怎么设置,迅捷路由器fw54r升级,falogin.cn原始密码

两套界面上方可以看到企业路由器的IP QoS功能的路由器IP带宽控制和SoHo区的差异:

1)设置带宽控制规则,SoHo区路由器只能选择“保障最小带宽和最大带宽的两个,这是唯一设置上限或下限,不能在两个相同的时间限制。企业路由器而设定的时间可以设置的最小带宽,又可以设置最大带宽值。

2)当一个规则的IP地址是一个地址段,SoHo区的路由器是一个href = 'http:\ \ \ \ \ \ \ www。xuexila .com繁文\目标= '_blank”>吗?.他是谁?关于'http:\ \ \ \ www.xuexila。COM \电脑\目标= '_blank”>电脑类填写“价值共享带宽。而企业路由器可以选择独立的带宽和带宽共享”。这是地址段最大和最小值的每个计算机分配带宽的独立的当数计算机网络的带宽,我们必须建立一个相对长的时间,独立使用的带宽可以方便地设置QoS规则;共享带宽是此地址段的所有计算机的最大值和最小值共享带宽分配。可以理解为SoHo区只能路由器带宽共享模式

falogin.cn设置登陆密码修改,192.168.1.1设置图,迅捷无线路由器保修,tenda路由器怎么设置,迅捷路由器fw54r升级,falogin.cn原始密码

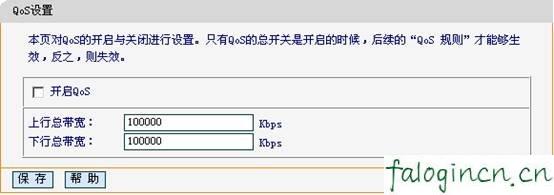

点击“服务”界面如下图所示:

falogin.cn设置登陆密码修改,192.168.1.1设置图,迅捷无线路由器保修,tenda路由器怎么设置,迅捷路由器fw54r升级,falogin.cn原始密码

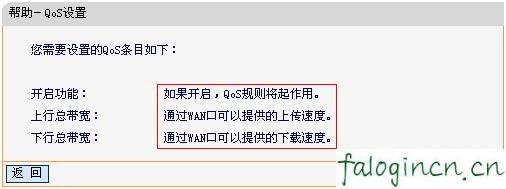

对信息的重要性的轮廓,红色部分是不强调,“这里是上行链路和下行链路的带宽,总带宽的两个参数,请单击“帮助”按钮,看到如下信息:

falogin.cn设置登陆密码修改,192.168.1.1设置图,迅捷无线路由器保修,tenda路由器怎么设置,迅捷路由器fw54r升级,falogin.cn原始密码

可以在上行链路和下行链路带宽用户理解“下行带宽的宽带线实际上是以上的总带宽,数值10m光纤接入。值得注意的是,在普通的ADSL接入,带宽将远远小于下行带宽值,我们经常办理宽带是adsl2m或6m,这些值只是把总的上行带宽,跑业务咨询具体价值的总带宽。

注意:如果WAN口是因为这里的路由器,填写每个广域网端口数值的下行带宽和。

如上所述,这里强调的是:“必须先打开开关开QoS”和上下行带宽填写实际线,然后继续被配置在IP QoS的页面,或错误。

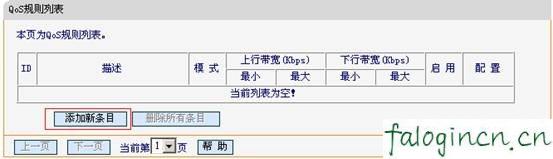

QoS的具体规则之外,对QoS规则点击出现如下界面:

falogin.cn设置登陆密码修改,192.168.1.1设置图,迅捷无线路由器保修,tenda路由器怎么设置,迅捷路由器fw54r升级,falogin.cn原始密码

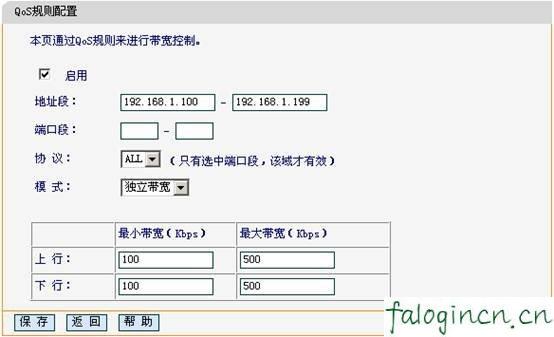

例如,添加下面的新条目,如下图所示:

falogin.cn设置登陆密码修改,192.168.1.1设置图,迅捷无线路由器保修,tenda路由器怎么设置,迅捷路由器fw54r升级,falogin.cn原始密码

相关参数的解释如下:

1)“地址”,共包含100.199个from.100 IP。

其他:地址段允许输入路由器LAN端口的IP地址不在同一段IP地址,意味着用户在网络中如果采用三层交换设备不同的子网规划方案,我们的路由器也可以对IP带宽限制不同环节的支持。

2)“模式”,顾名思义,下面的“独立带宽,最大带宽,对每个IP的内部IP地址的最小带宽,如果模型选择“共享带宽”是IP共享以下参数。

3)“上\下”,我们都知道,网络上传输的数据流是一个方向,如BT下载,数据可以从Internet上的服务器下载,本身作为一个服务器上传数据,我们的路由器的IP QoS是根据“定向流量”限制为。

4)有100个IP地址,每个IP地址安全的最低带宽为100K,总数为100×100k = 10000k,所有IP地址不能在QoS超过总带宽设置上行和下行总带宽最小带宽。如果有多10000k会报错。

路由器非常准确的上\下行数据流分离的极限。只需填写上述参数,假设该192.168.1.100的主机的IP地址是BT下载的配置,然后这台主机的数据流量会比较大,这台主机的数据流分为两个部分:一部分是从其他服务器下载数据,这是数据转移到另一个主机部分。路由器的IP QoS将举办192.168.1.100下载和上传数据流的两方向进行限制。

根据上述参数在192.168.1.100主机在上行方向(上传数据)的数据流量最小保证带宽100kbps,最大500kbps,下行方向(下载数据)的数据流量最小保证带宽100kbps,最高不超过500kbps。这里的上行数据和下行数据的可用带宽是线\下行带宽作为参考。

然后在端到端的QoS规则是如何工作的?我不是套100K的带宽的最低保障,100K总是留给我,无论多忙,其他主机的网络不能使用这个100K的带宽?显然这是非常不合理的,会造成巨大的浪费带宽。我公司是具有优先带宽路由器资源配置方法。现在如果192.168.1.149 192.168.1.100 -网络中的50台主机,和实际线路的下行带宽是有限的10Mbps、可能的带宽竞争,我们设置的参数根据路由器以上优先每个IP地址分配的最小100kbps频带宽度,即资源配置在第一轮。带宽不到100k将使用的带宽的主机优先级,所有的需求举办100K配置自己需要的值,所有需求的主机分布大于100K到100K的价值,那么50主机使用总共不到5000kbps带宽、线下剩余的总带宽10000kbps带宽大于5000kbps,对这5000kbps剩余带宽的使用仍然会要求东道国竞争带宽。每台计算机都有最大带宽限制期间,当主机带宽达到最大带宽时,它将退出竞争。

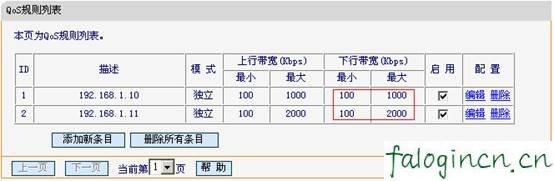

举例如下:

falogin.cn设置登陆密码修改,192.168.1.1设置图,迅捷无线路由器保修,tenda路由器怎么设置,迅捷路由器fw54r升级,falogin.cn原始密码

如红色标签,现在是10Mbps的下行带宽的假设,192.168.1.10和192.168.1.11这两位主持人“下行带宽”最低达到100kbps的配置,最大的不同,分别是1000kbps和2000kbps,然后在分配时间的带宽:

路由器确保两主机“最小下行带宽”可以应用到100Kbps。

最小带宽保证,两主机和进一步的下行带宽的需求,那么超过100kbps交通,路由器“投票”模式,有效带宽增加两主机占据下行数据时,192.168.1.10主流的带宽达到最大时,1000kbps,路由器将不超过1000kbps负载转发数据包的带宽。但当192.168.1.11主机带宽争用,数据流在主持人达到1000kbps仍需要更多的带宽,路由器会增加它所需要的时间起有效的下行带宽2000kbps,将不再继续在带宽转发数据包。

下行的7mbps带宽的其余部分将被闲置,不分to.10 and.11,除非最大可用“下行带宽”,否则他们将不能够利用剩余的带宽。

当配置的IP QoS,“模式”是“共享带宽”,它是所有IP地址的地址段包含下行链路共享设置最大和最小带宽。

我们利用上述描述的是一个新的企业级路由器的IP QoS功能,看似复杂的?但即使你不太明白,如果你只需要没关系,按照下面的步骤来设置您的网络:

1、网络计算机的IP手册指定的,并且是持续的,如192.168.1.2 ~ 192.168.1.100,便于后面;

2、IP QoS设置切换到你设置的带宽,上行带宽和下行带宽分别设置,如10M光纤线需要填入10000;然后打开QoS开关;

3,输入IP QoS规则设置页面,添加新的项目,设置:

4、IP地址如192.168.1.2 ~ 192.168.1.100;模式选择是“独立的”;

5、最小的上行带宽:线实际上行带宽\内网的计算机数量,在这种情况下是10000 \ 99 = 101;最大带宽小,800或1000或2000的推荐设置;

6、最小下行带宽:线实际下行带宽\内网的计算机数量,在这种情况下是10000 \ 99 = 101;最大带宽小,800或1000或2000的推荐设置;

7、保存设置
